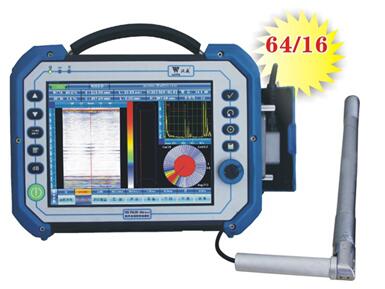

HS PA20-Ae型 多功能相控陣超聲波檢測儀

prev
next

HS PA20-Ae型 多功能相控陣超聲波檢測儀

產品概述
HS PA20-Ae型 多功能相控陣超聲波檢測儀

支持分組多模式掃查

支持專用螺栓檢測軟件
咨詢熱線:13761118001

產品介紹

產品概述
HS PA20-Ae型 多功能相控陣超聲波檢測儀

支持分組多模式掃查

支持專用螺栓檢測軟件

1.jpgHS PA20 -Ae 性能特點

→64接收/16激發通道,16通道并行數模轉換,實時相位控制;

→相控陣、TOFD、A掃一體工作,按鍵切換,自由驗證,缺陷無處逃;

→全新流程化操作模式,易學易用,圖像輕松掃;

→多種工件結構模擬功能,缺陷顯示直觀又明了;

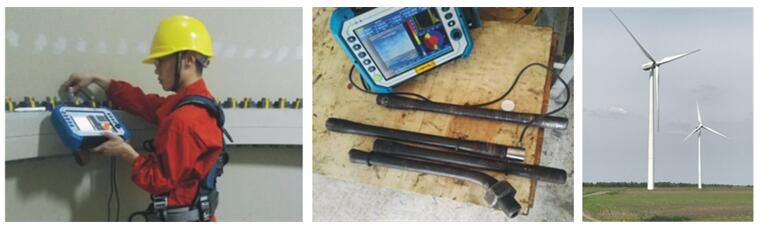

(適用于平板焊縫、“T”型焊縫、角接焊縫、管道焊縫、鍛件、板材、車軸、輪輞等工件檢測)

→具備焊縫模型CAD導入仿真功能;

→內置扇掃焊縫翻轉功能;

→支持線性掃描,串行掃描,扇形掃描,雙晶一發一收掃描,二維聚焦掃描多種掃描方式;

→具備耦合監控功能;

→具備C掃區域定顯功能;

→高達60Hz 顯示刷新率,圖形動態效果更佳;

→全角度的DAC曲線制作及補償功能;

→全程動態聚焦,聚焦性能更好;

→具備高度閘門、聲程閘門自動報警功能,缺陷判別更快捷;

→支持編碼器全程掃查記錄。


軟件功能

→通用功能:

1.S掃圖像翻轉

2.聚焦聲線仿真功能,覆蓋眾多工件模型

3.全角度TCG補償、DAC曲線

4.耦合監視報警

5.屏幕一鍵截圖和報表功能

→特殊功能:

1.雙側小徑管

2.風電變槳軸承

3.TKY對接焊縫

4.相控陣+TOFD一體掃查

5.風電法蘭,葉片檢測

6.中徑管單側掃查

7.2X16雙晶檢測

→適用特點:

1.雙側小徑管

2.TKY對接焊縫

3.鏈式掃查器中徑管

4.鐵軌探傷檢測

5.各類工件模型仿真

儀器參數

→屏幕尺寸 :8.4英寸

→屏幕參數 :24位真彩色

→屏幕分辨率:800X600

→數據存儲 :64GB

→擴展接口 :USB2.0×2,VGA×1

→編碼器接口:2個

→報警器:1個

→工作溫度 :0-45℃

→儲存溫度 :溫度-20-65℃

→供電方式 :AC220/DC15V/Bat11.1V

→續航時間 :7小時

→尺寸 :250×180×75(mm)

→重量 :2.7Kg(帶電池)

→機殼材質 :塑料



相控陣參數

→通道數:64/16

→系統帶寬 :0.5-15MHz(-3dB)

→數字化頻率:100MHz 8bit

→數字采樣點:8192

→數字平滑平均:16

→S掃線數 :256

→重復頻率:1.0KHz-5.0KHz

→刷新率:60Hz

→延遲精度 :2.5ns

→檢波方式 :正檢,負檢,全檢,射頻

→發射延遲范圍:0-20us

→發射電壓 :50V-100V

→脈沖寬度 :30ns-500ns(步進10ns)

→脈沖激發方式:負方波

→增益范圍:0-80 dB

→增益步進 :0.1 dB

→數字增益 :0-24 dB

→DAC:16點

→TCG:16點

→動態聚焦 :接收動態聚焦

→掃查圖像 :A/C/D/S/L/3D


TOFD模塊參數

→通道數:2對TOFD(2發2收)

→系統帶寬:0.5-15MHz(-3dB)

→數字化頻率:100MHz 10bit

→數字采樣點:1024

→數字平均 :16

→重復頻率:100Hz-1KHz

→刷新率:60Hz

→檢波方式 :正檢,負檢,全檢,射頻
